Reliability. These 4-bit registers feature parallel inputs, parallel outputs, J-K serial inputs, shift/load control input, and a direct overriding clear. The registers have two modes of operation: parallel (broadside) load, and shift (in the direction QA and QD).

Which Shift Register is fastest?

Shift registers can have both parallel and serial inputs and outputs. A PIPO register (parallel in, parallel out) is very fast – an output is given within a single clock pulse.

How many clock pulses are required to get the output of a 4-bit Pipo Shift Register?

4-bit SIPO shift register needs 4 clock pulses. It needs n clock pulses to enter n bit of data serially.

What is a register explain the working of a 4-bit Shift Register?

The Shift Register. The Shift Register is another type of sequential logic circuit that can be used for the storage or the transfer of binary data. This sequential device loads the data present on its inputs and then moves or “shifts” it to its output once every clock cycle, hence the name Shift Register.

Which circuit is used for performing four register operation?

Serial-In Parallel-Out shift Register (SIPO) – The circuit consists of four D flip-flops which are connected. The clear (CLR) signal is connected in addition to the clock signal to all the 4 flip flops in order to RESET them. The output of the first flip flop is connected to the input of the next flip flop and so on.

How many shift registers are used in a 4 bit serial adder?

two shift registers
Explanation: There are two shift registers are used in a 4-bit serial adder, which is used to store the numbers to be added serially.

How many clock pulses has have to be applied to load the data into a 4 bit parallel in parallel out register?

four clock pulses
It is important to note that with this type of data register a clock pulse is not required to parallel load the register as it is already present, but four clock pulses are required to unload the data.

How do I create a shift register?

Create a shift register by right-clicking the left or right border of a loop and selecting Add Shift Register from the shortcut menu. A shift register transfers any data type and automatically changes to the data type of the first object wired to the shift register.

Quais são os registradores do processador?

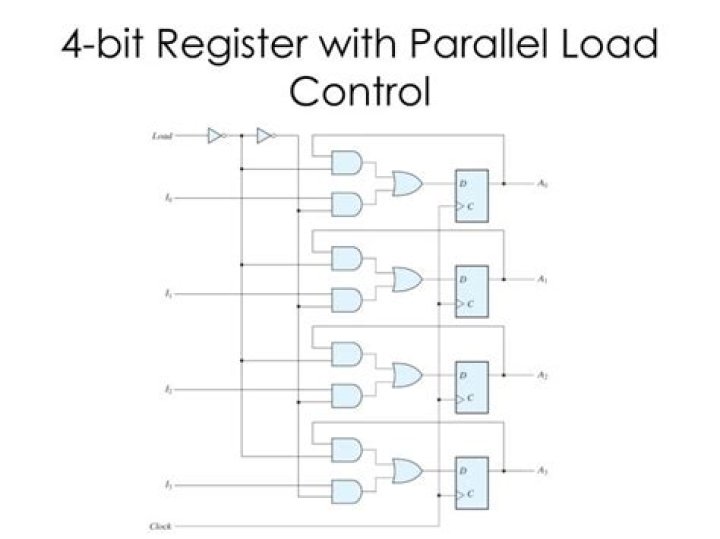

A existência de registradores dentro do processador acelera o processamento, pois os dados que estão sendo manipulados ficam armazenados próximo dos recursos de processamento (ULA, por exemplo), o que reduz os acessos feitos à memória.. A figura 5.1 mostra um registrador de 4 bits feito com flip-flops D (disparados pela borda ascendente).

Quais são os recursos de um registrador de computador?

Logo, um registrador de um computador deve possuir recursos capazes de realizar a carga do dado (i.e., a carga paralela dos sinais conectados as suas entradas) quanto o relógio passar pela borda ativa somente se o sinal de “carga” (também conhecido por “load”) estiver ativado.

Quais são as operações de um registrador?

Dentre as operações possíveis estão os deslocamentos (à direita e à esquerda), o incremento e o decremento. 5.1 Registradores Um registrador é um circuito digital formado por n flip-flops, de modo a poder armazenar simultaneamente (e de maneira independente) n bits.

Por que o registrador funciona como uma barreira?

Por isso, o registrador é dito “de carga paralela”. Note também que o flip-flop de índice 0 armazena o bit menos significativo e o flip-flop de índice 3 armazena o bit mais significativo de uma palavra de 4 bits. Um registrador funciona como uma barreira:
