O que é vistas e perspectivas?

Você pode criar efeitos visuais realistas em um desenho ao definir uma projeção paralela ou em perspectiva de um modelo. A diferença entre definir vistas em perspectiva e definir projeções paralelas é que, para vistas em perspectiva, você deve especificar uma distância entre uma câmera hipotética e o ponto alvo.

Como fazer as vistas de um desenho técnico?

1. 1° Passo: Definir qual será a vista frontal da peça.
2. 2° Passo: Desenhar as arestas da vista frontal.
3. 3° Passo: Desenhar as arestas da vista superior.
4. 4° Passo: Desenhar as arestas da vista lateral esquerda.
5. 5° Passo: Apagar as linhas auxiliares.

Como achar a vista frontal?

A vista frontal, é considerada a vista principal da peça e ela determina as posições das demais vistas; A vista superior, sempre será representada abaixo da vista frontal; A vista lateral esquerda, sempre será representada à direita da vista frontal.

Para que serve a visão perspectiva?

Usos para a perspectiva A perspectiva é usada no design, na pintura, na arquitetura, etc. É usada sempre que se pretenda em uma correção mostrar o que se veria se o objeto representado estivesse mesmo à nossa frente.

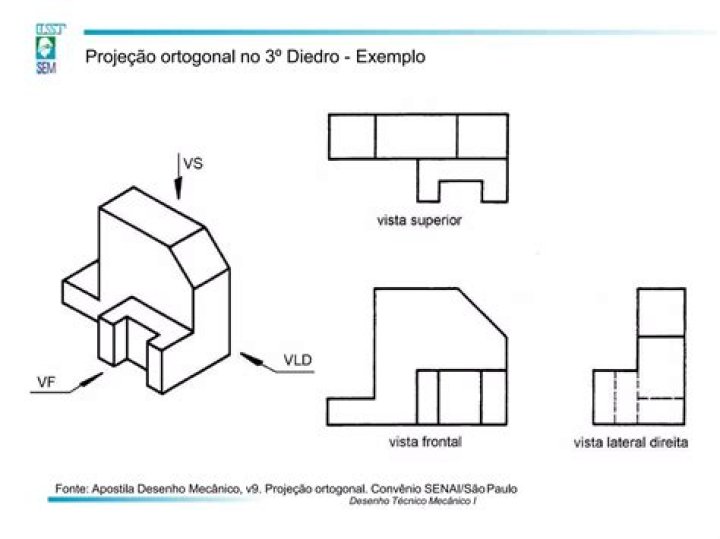

O que é projeção ortogonal em desenho técnico?

* PROJEÇÃO ORTOGONAL É o método de representar a forma exata do objeto, por meio de duas ou mais projeções sobre os planos que geralmente se encontram segundo ângulos retos. Na projeção ortográfica o ponto estacionário (observador) está no infinito, tornando os raios visuais paralelos uns ao outros.

O que é visão espacial desenho técnico?

Visão espacial é um dom que dá a capacidade de percepção mental das formas espaciais. A habilidade de percepção das formas espaciais a partir das figuras planas pode ser desenvolvida a partir de exercícios progressivos e sistematizados.

O que é perspectiva isométrica desenho técnico?

A perspectiva isométrica é um caso particular de projeção cilíndrica ortogonal. O sistema de eixos da situação a ser projetada ocorrerá na perspectiva, se vistos no plano, de forma equi-angular a 120º. As linhas inclinadas, que estão fora do tri-eixo ortogonal, não têm as mesmas medidas.

Como fazer um quadrado em perspectiva?

Feito a linha do horizonte e o ponto de fuga, faça um quadrado em alguma parte da folha. Por exemplo, na parte inferior, logo abaixo da linha do horizonte. A partir dos cantos desse quadrado, trace as linhas de fuga, de maneira que convirjam para o ponto de fuga.

Quais são as vistas ortogonais?

Vistas ortográficas ou vistas ortogonais são as projeções de um objeto a partir de observadores situados no infinito, perpendiculares aos planos de projeção.

Quais são as vistas?

Conceito de vistas ortográficas: São as projeções ortogonais nos planos horizontal, vertical e laterais de projeção.
